Саморобні плати для Meshtastic

Саморобна нода — це не спроба зекономити. Це спосіб отримати рівно те, що потрібно вам: потрібну потужність, потрібну батарею, потрібний корпус. Плюс розуміння, що всередині, — коли нода замовкне десь на дачі, ви знатимете, куди дивитися.

Скільки це коштує й займає

Плата — 0–65 UAH

Найчастіше її просто віддають безкоштовно: плати замовляють панелями, і зайві завжди є.

Деталі — від 800 UAH

Найдорожче — мікроконтролер і радіомодуль. Решта коштує копійки, але купується пачками по 100 штук.

Час — один вечір

Faketec v4 — це 2–3 години спокійної роботи. Meshadventurer — ближче до цілого дня.

Навички — базові

Якщо ви колись паяли дроти, цього досить. Типорозмір 0805 паяється звичайним жалом.

З чого почати

Якщо ви ще не паяли нічого складнішого за дроти — беріть Faketec v4. Найменше деталей, найдешевша плата, найдовший час роботи від акумулятора, і в спільноті найбільше людей, які зможуть підказати.

Покроковий гайд Faketec v4 →

Усі плати

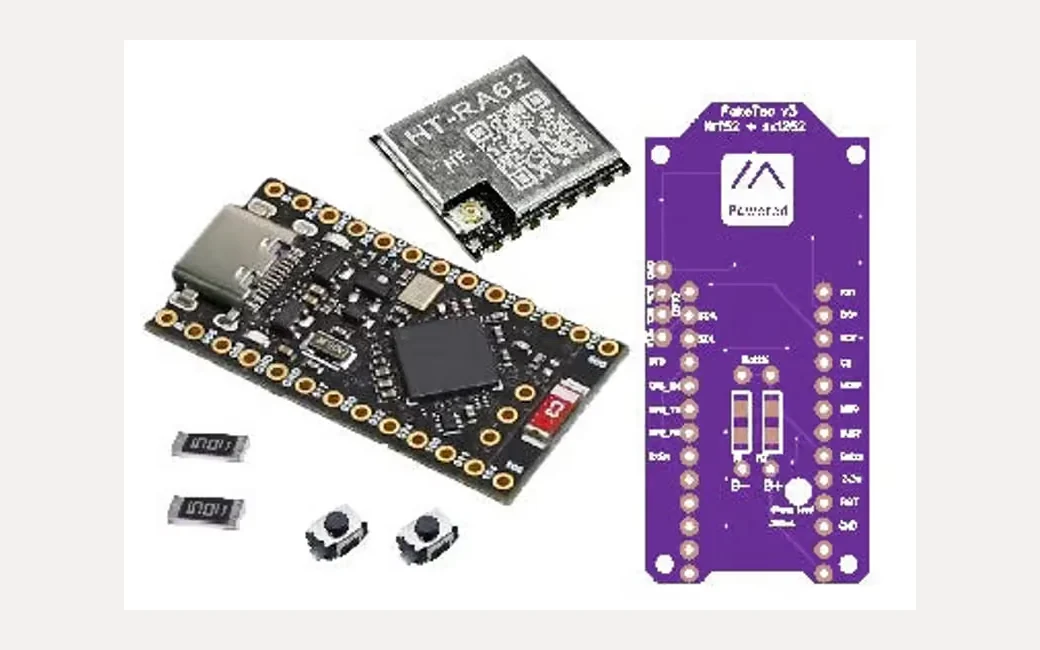

Faketec v4

Найкращий старт. Мало деталей, дешева плата, економний nRF52840 — нода живе від акумулятора майже тиждень.

просто зібратиnRF5284022 dBmекран

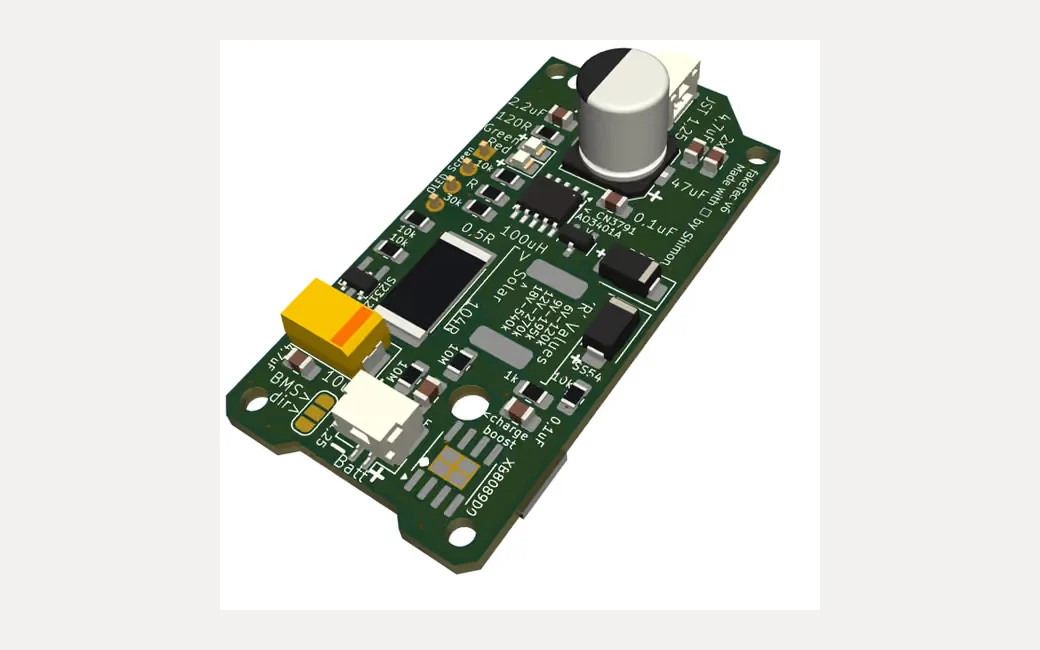

Faketec v6

Та сама ідея, але із захистом батареї та MPPT для сонячної панелі. Деталей більше й вони дрібніші.

середня складністьnRF52840сонячнаMPPT

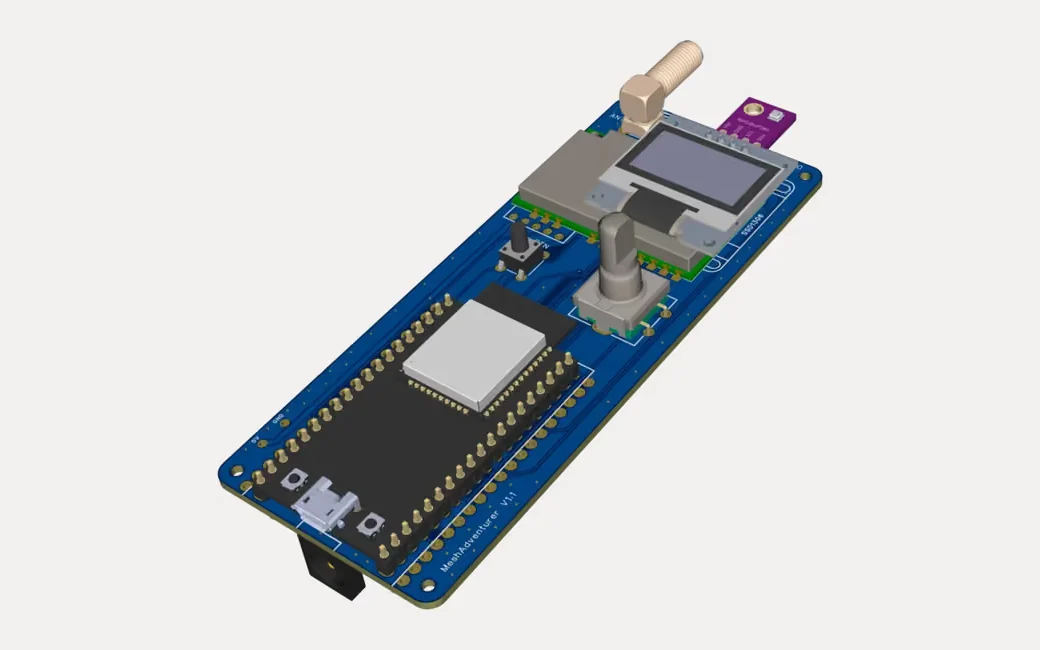

Meshadventurer

Потужна стаціонарна нода 1–2 Вт з екраном, енкодером і датчиком тиску. Живлення 6–28 В.

середня складністьESP321–2 Втенкодер

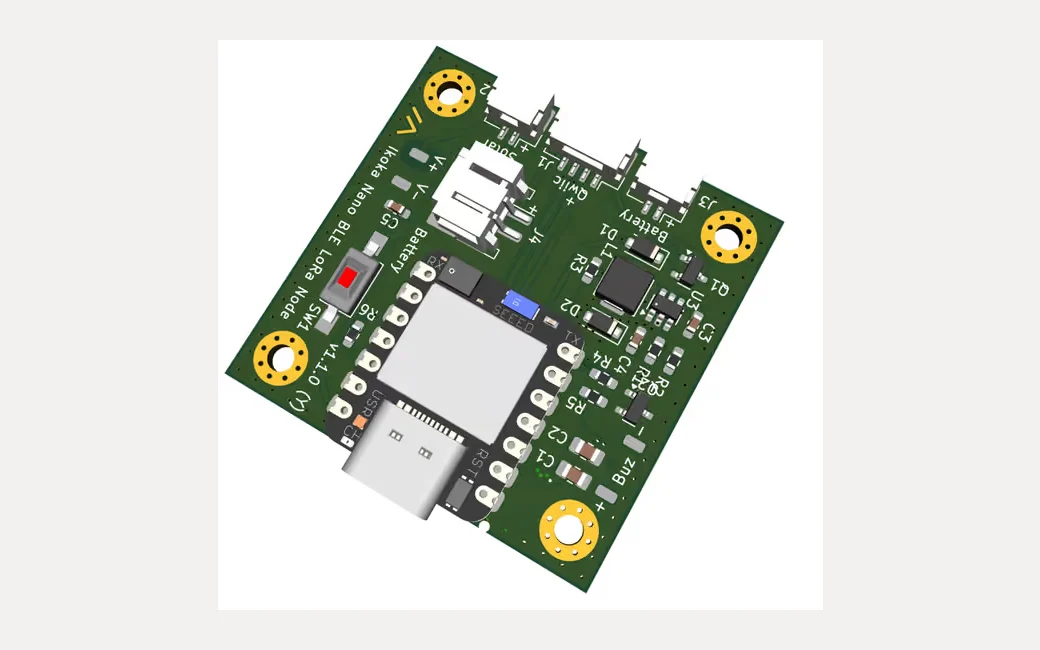

Ikoka Nano(X)

Компактна кишенькова плата. Мінімум габаритів при повному наборі можливостей ноди.

середня складністьnRF52840компактна

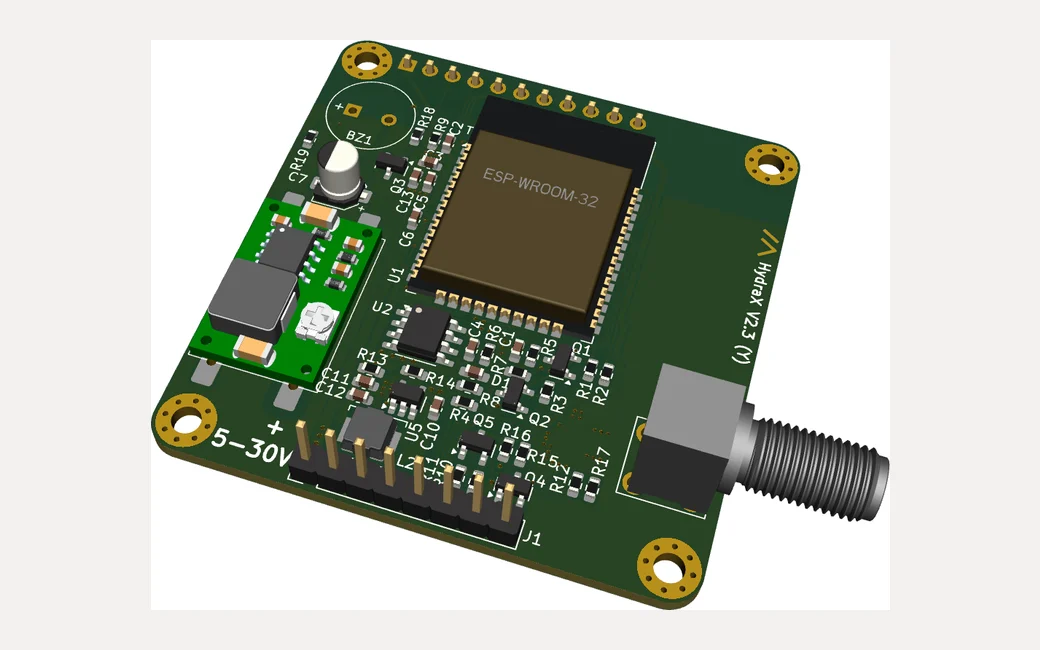

HydraX

Плата на ESP32 з наголосом на живлення та зовнішню периферію.

середня складністьESP32

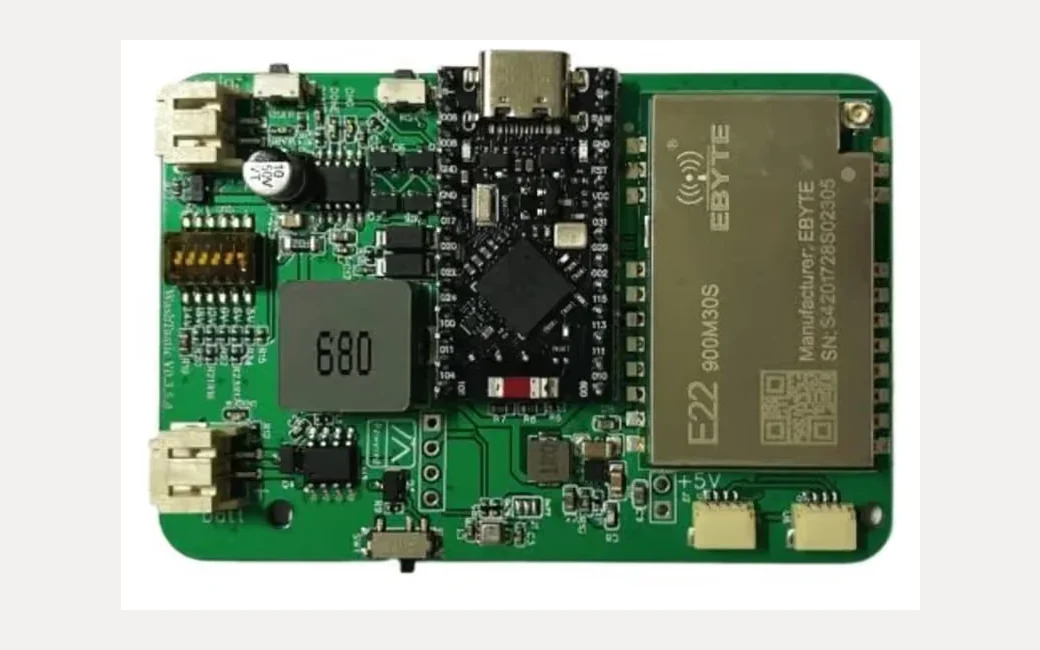

Washtastic

Мінімалістична саморобна нода спільноти. Проста схема, небагато компонентів.

просто зібратимінімалізм

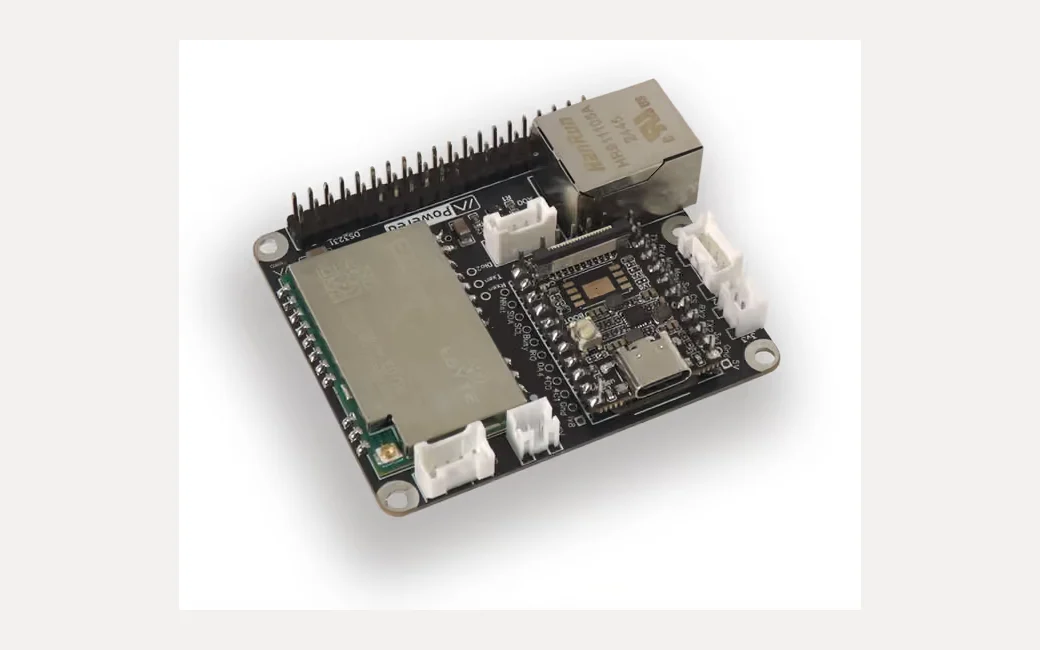

Femtofox

Linux-нода на базі Luckfox Pico. Не просто радіо, а маленький сервер у мережі.

для досвідченихLinuxLuckfox

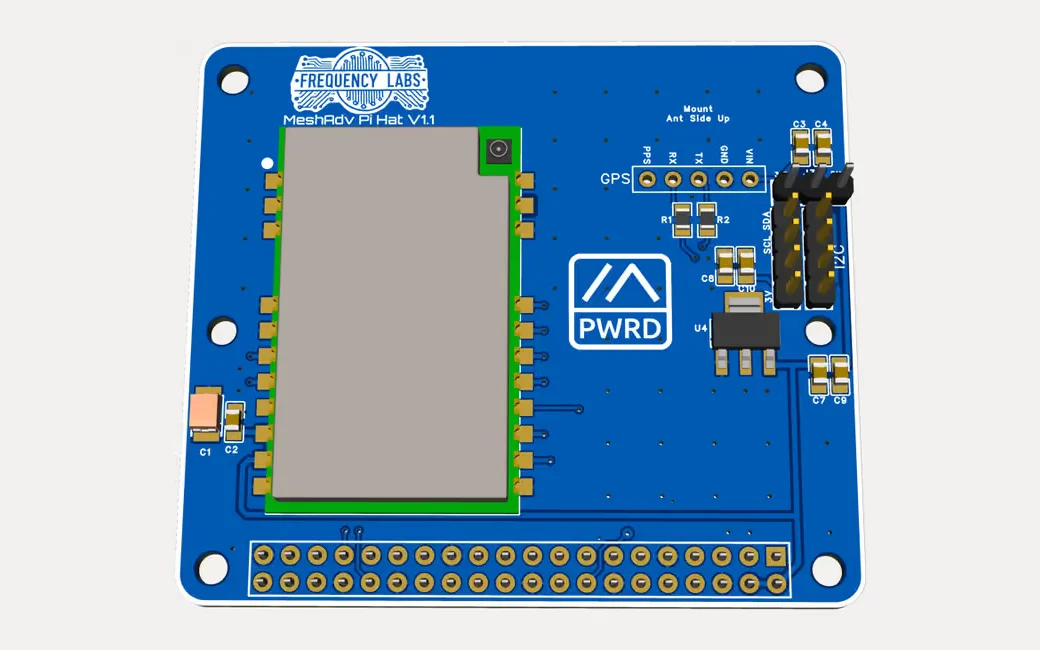

MeshAdv Pi Hat

Плата розширення для Raspberry Pi. Робить із «малинки» повноцінний потужний вузол мережі.

для досвідченихRaspberry PiHAT

Як обрати під свою задачу

Різні плати вирішують різні задачі. Коротко:

Що вам треба	Що брати
Носити в кишені, рідко заряджати	Faketec v4 або Ikoka NanoX — nRF52840 їсть одиниці міліампер
Поставити на дах чи балкон під сонячну панель	Faketec v6 — на платі вже є MPPT-контролер
Стаціонарний ретранслятор, щоб чути пів міста	Meshadventurer — передавач 1–2 Вт замість 150 мВт
Писати повідомлення без телефона	Meshadventurer — має екран і енкодер
Зв’язати мережу з інтернетом через MQTT	Femtofox або MeshAdv Pi Hat — це вже Linux

Потужність — не завжди відповідь

Перше бажання новачка — взяти найпотужніший передавач. Але 2 Вт з поганою антеною на першому поверсі програють 150 мВт з нормальною антеною на даху.

Дальність у LoRa робить висота й антена, а не ватти. Спершу розберіться з антеною, і лише потім думайте про потужність.

Загальні правила, які економлять нерви

Ці чотири речі рятують від більшості типових проблем — незалежно від того, яку плату ви збираєте.

1. Прошивайте мікроконтролер до паяння. Клони бувають браковані. П’ять хвилин перевірки проти години випаювання.
2. Ніколи не вмикайте LoRa без антени. Вихідний каскад згорає від власної відбитої потужності.
3. Звіряйтеся зі схемою оригінального проєкту. Ревізії плат змінюються, а описи в магазинах — ні.
4. Перевіряйте розпіновку екрана. GND VCC замість VCC GND — найчастіша причина мертвого дисплея.
